Y42X彈簧薄膜式煤油減壓閥操作應用案例
Y42X彈簧薄膜式減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。是一種用于水和非腐蝕性液體介質管路的減壓設備，屬于直接作用式薄膜彈簧減壓閥。其主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成，通過膜片直接感應下游壓力，驅動閥瓣控制開度，從而實現減壓穩壓功能?。
Y42X彈簧薄膜式煤油減壓閥操作應用案例應用場景
Y42X彈簧薄膜式水用減壓閥廣泛應用于各種場景，包括：
?民用建筑給水系統?：用于住宅和辦公樓的供水系統，確保水壓穩定。
?熱水系統?：在熱水供應系統中起到減壓穩壓的作用，保證熱水供應的穩定性和安全性。
?消防給水系統?：在消防系統中使用，確保消防用水的水壓穩定，滿足緊急情況下的用水需求。
大飛機為何選用航空煤油？這背后有多重考量。首先，航空煤油具有高熱值，這得益于其高密度特性。雖然航空汽油與航空煤油的熱值相當，但航空煤油的密度更高，因此同等體積下，航空煤油能產生更高的熱值和燃燒性能。以B737為例，其油箱若裝滿航空煤油，能比裝航空汽油多出2噸燃油，從而增加10%的飛行時間和里程。高密度帶來高熱值，使大飛機更有效率，同時在大容量需求上具備成本優勢。
一、Y42X彈簧薄膜式煤油減壓閥操作應用案例的結構
彈簧薄膜式減壓閥主要由彈簧、薄膜和閥體三部分組成。其中，彈簧是關鍵部件，它能夠通過伸縮來平衡閥芯上的液壓力和彈簧力。薄膜將閥體分隔成進出口兩個油室，進口油室通過管道與高壓油源連接，出口油室則通過管道與低壓油路連接。
二、Y42X彈簧薄膜式煤油減壓閥操作應用案例的工作原理
當高壓油液從進口油室進入彈簧薄膜式減壓閥時，油液壓力作用在薄膜上，使薄膜向下彎曲。隨著油液壓力的增加，薄膜彎曲程度加大，彈簧壓縮量也增加。此時，彈簧力逐漸增加并作用于閥芯上，使閥芯向下運動。當進口油液壓力與彈簧力達到平衡時，閥芯保持靜止?fàn)顟B(tài)。
在彈簧薄膜式減壓閥工作時，進口油液的一部分通過閥芯與薄膜之間的間隙流入出口油室。由于出口油室壓力低于進口油室壓力，因此流出的油液會迅速被吸走。隨著油液的不斷流入和流出，出口油室中的壓力逐漸上升，直至達到系統的要求。
當出口壓力達到預定值時，可通過調節彈簧的預壓縮量來控制出口壓力。彈簧薄膜式減壓閥具有靈敏的響應速度和穩定的壓力控制精度，因此被廣泛應用于各種液壓系統中。
三、Y42X彈簧薄膜式煤油減壓閥操作應用案例的選用與維護
在選用彈簧薄膜式減壓閥時，需要考慮以下因素：
1. 壓力范圍：根據實際需要選擇具有合適壓力范圍的減壓閥。一般而言，彈簧薄膜式減壓閥可承受的壓力范圍為10bar到210bar。
2. 流量：根據系統需求選擇具有合適流量的減壓閥，以確保液壓系統能夠正常運行。
3. 連接方式：根據實際需要選擇合適的連接方式，例如管螺紋、法蘭等。
4. 材料：根據使用環境和工作條件選擇適當?shù)牟牧?，以保障減壓閥具有較長的使用壽命。
在使用過程中，彈簧薄膜式減壓閥需要定期維護和保養。以下是一些維護保養建議：
1. 定期檢查減壓閥的外觀是否受損，如發現異常應及時修復或更換。
2. 定期清洗減壓閥內部的雜質和沉積物，以避免對閥芯和閥座造成磨損。
3. 檢查彈簧是否出現變形、裂紋或銹蝕等情況，如有問題應及時更換。
4. 檢查薄膜是否出現老化、開裂或破損等現象，并定期更換薄膜。
5. 檢查密封件是否出現磨損、老化或變形等情況，如有問題應及時更換。
6. 在維護保養過程中，應注意安全操作，避免受傷或損壞設備。
總之，彈簧薄膜式減壓閥是一種高效、穩定的液壓元件，對于液壓系統的正常運行具有重要意義。在選用和維護保養過程中，應當根據實際需求和使用條件進行選擇和維護，以保證減壓閥長期穩定地工作并提高整個液壓系統的可靠性。
此外，航空煤油還具有出色的安全性?，F(xiàn)代噴氣式飛機主要采用渦輪風扇發動機，這種發動機需要高壓氣體環境來點燃航空煤油。與活塞式發動機不同，這種發動機的設計使得航空煤油在這種高壓環境下更為安全、穩定地燃燒。與活塞式發動機不同，這種發動機的設計使得航空煤油在這種高壓環境下更為安全、穩定地燃燒。航空煤油燃點高于航空汽油，更安全，但需注意加油時火源風險。
Y42X彈簧薄膜式減壓閥是一種自動調節閥門，其工作原理主要基于力平衡原理：
1. 基本結構組成：
- 由閥體、閥瓣、膜片、調節彈簧和壓力調節機構等核心部件構成
- 采用彈性薄膜作為壓力感應元件
2. 工作過程：
① 當進口壓力(P1)通過閥門時，作用在膜片上的壓力與調節彈簧的預緊力形成動態平衡
② 出口壓力(P2)變化時，膜片產生位移帶動閥瓣運動
③ 通過改變流通截面積實現自動穩壓功能
3. 調壓機制：
- 順時針旋轉調節螺釘可增加出口壓力設定值（壓縮彈簧）
- 逆時針旋轉則降低出口壓力（釋放彈簧力）
Y42X彈簧薄膜式煤油減壓閥操作應用案例
序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |
3 | 減壓閥 | 減壓閥 Y42F-16P PN16 DN50 介質：航空煤油 進口壓力：0.5-0.6MPA ,出口壓力：0.3MPA | 臺 | 1 |
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 標準 | 其他非標定制 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |

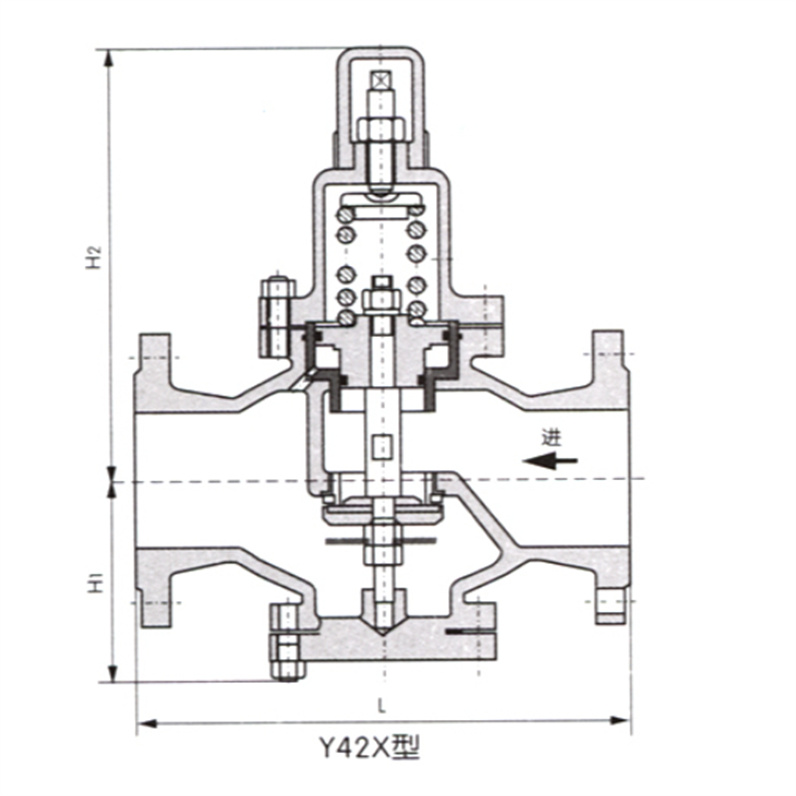

| 公稱通徑DN | 外形尺寸 | ||
| L | H | Hl | |
| 15 | 160 | 225 | 90 |
| 20 | 160 | 265 | 98 |
| 25 | 180 | 265 | 110 |
| 32 | 200 | 265 | 110 |
| 40 | 220 | 320 | 125 |
| 50 | 250 | 320 | 125 |
| 65 | 280 | 325 | 130 |
| 80 | 310 | 385 | 160 |
| 100 | 350 | 385 | 170 |
| 125 | 400 | 430 | 200 |
| 150 | 450 | 430 | 210 |
| 200 | 500 | 560 | 240 |
| 250 | 650 | 690 | 290 |
| 300 | 800 | 800 | 335 |
| 350 | 850 | 880 | 375 |
| 400 | 900 | 980 | 405 |
| 450 | 900 | 1100 | 455 |
| 500 | 950 | 1130 | 465 |
①為了操作和維護方便，該減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
一、Y42X彈簧薄膜式煤油減壓閥操作應用案例減壓閥的安裝方式
減壓閥的安裝方式主要有橫置安裝和立著安裝兩種方式。橫置安裝是指減壓閥的進出口方向與管道水平方向垂直；立著安裝是指減壓閥的進出口方向與管道垂直方向垂直。兩種安裝方式各有利弊，具體使用哪種方式需根據具體情況進行選擇。
二、Y42X彈簧薄膜式煤油減壓閥操作應用案例減壓閥安裝的注意事項
1. 安裝前請檢查減壓閥的型號、規格、壓力等級是否符合要求；
2. 安裝減壓閥前需對管道進行清洗及擦拭，并確保無灰塵、雜質等雜物；
3. 正確連接管道，避免出現漏氣、漏水等問題；
4. 安裝時不要使用力過大的扳手對減壓閥進行安裝，以免損壞閥門和管道；
5. 安裝后需對減壓閥進行調試，觀察其工作情況。
三、Y42X彈簧薄膜式煤油減壓閥操作應用案例立著安裝的合理性
立著安裝是減壓閥的一種常見安裝方式，與橫置安裝相比，其具有以下優勢：
1. 省空間：立著安裝可以節省管道的空間，使整個系統更加緊湊；
2. 易于安裝：立著安裝不需要太多的工具，安裝也更加方便；
3. 便于維修：立著安裝方便維修，可以快速完成更換操作。
需要注意的是，減壓閥的安裝方式應根據管道系統的實際情況進行選擇，確保安裝后能夠正常工作。
【Y42X彈簧薄膜式煤油減壓閥操作應用案例結論】本文介紹了減壓閥的安裝方式、注意事項以及立著安裝的優點，建議在實際使用中根據具體情況進行選擇。
