ZZYP自力式直通單座壓力調節閥選型分析 自力式壓力調節閥,作為一種無需外部能源驅動的控制裝置,憑借其獨特的優勢在多個領域得到廣泛應用。它能夠依據被測介質的壓力、溫度或流量變化,自動進行調節,實現節能控制。這種裝置集成了控制、執行等多項功能,形成了一個獨立的儀表控制系統,不僅功能強大,而且操作簡便。自力式壓力調節閥是自力式調節閥家族中的重要一員,其無需外部能源的特性使得產品結構更加簡單,使用和維護都極為方便。正因如此,它特別適合應用于城市供熱、供暖等場合,尤其是在沒有供電、供氣又需要控制的環境中,其優勢更為明顯。據報道,在城市供熱、供暖系統中使用自力式壓力調節閥,可以顯著提高熱效率,節能效果可達30%~40%。ZZYP自力式調節閥無需外加能源,利用被調介質自身能量為動力源引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。自力式調節閥具有動作靈敏,密封性好,壓力設定點波動力小等優點,廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

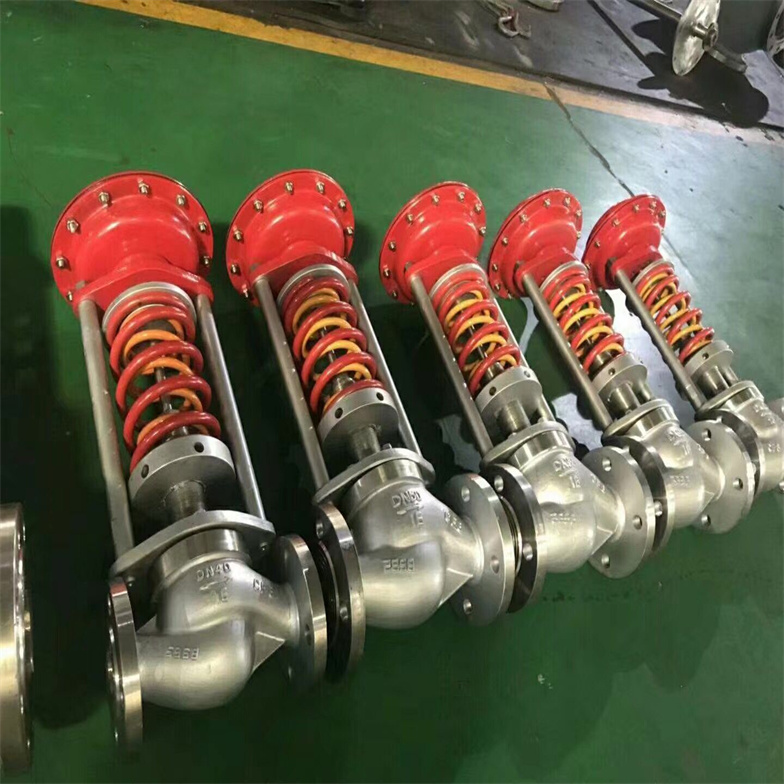

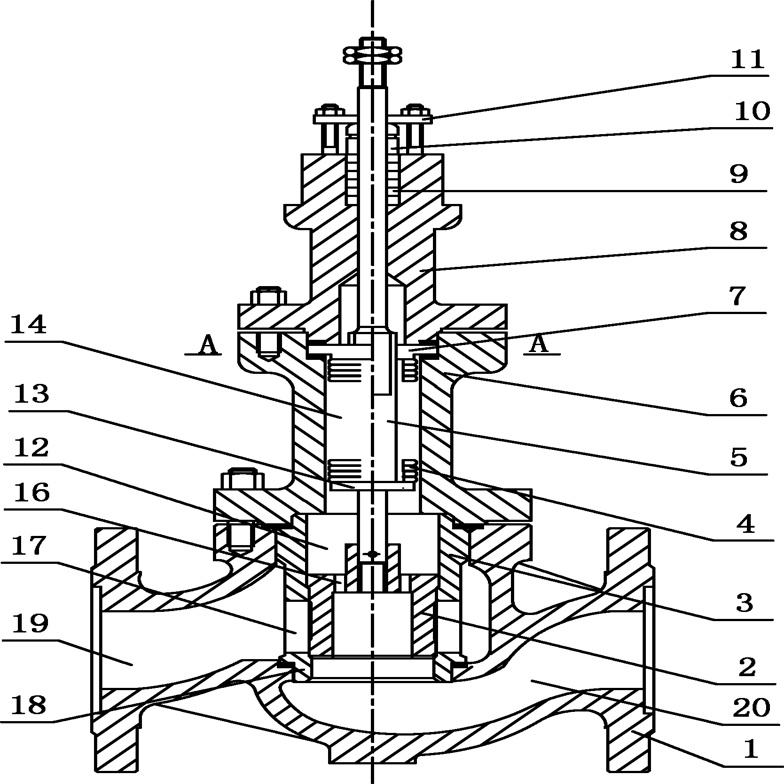

ZZYP自力式直通單座壓力調節閥選型分析產品結構ZZYP自力式調節閥系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)、三種結構;執行機構有薄膜式、活塞式二種;作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等級有II級、IV級和VI級三檔;流量特性為快開;壓力分段調節從15~2500Kpa??砂葱枰M合滿足用戶工況要求。
1)自力式閥后壓力調節的工作原理 當閥前壓力P1經過閥芯、閥座的節流后,會變?yōu)殚y后壓力P2。這個P2隨后通過管線輸入到上膜室內,作用在頂盤上,產生一個作用力。這個作用力與彈簧的反作用力相互平衡,從而決定了閥芯、閥座之間的相對位置,進而控制閥后壓力。當P2增加時,作用在頂盤上的力也會相應增加。一旦這個力大于彈簧的反作用力,閥芯就會向閥座的方向移動。這樣,閥芯與閥座之間的流通面積就會減少,流阻增大,導致P2降低。這個過程會持續,直到頂盤上的作用力與彈簧的反作用力重新達到平衡,從而使P2穩定在設定的數值上。反之,當P2降低時,作用方向與上述相反,這就是閥后壓力調節的基本原理。 2)自力式閥前壓力調節的工作原理與閥后壓力調節相似,但需要注意閥芯的反裝情況。

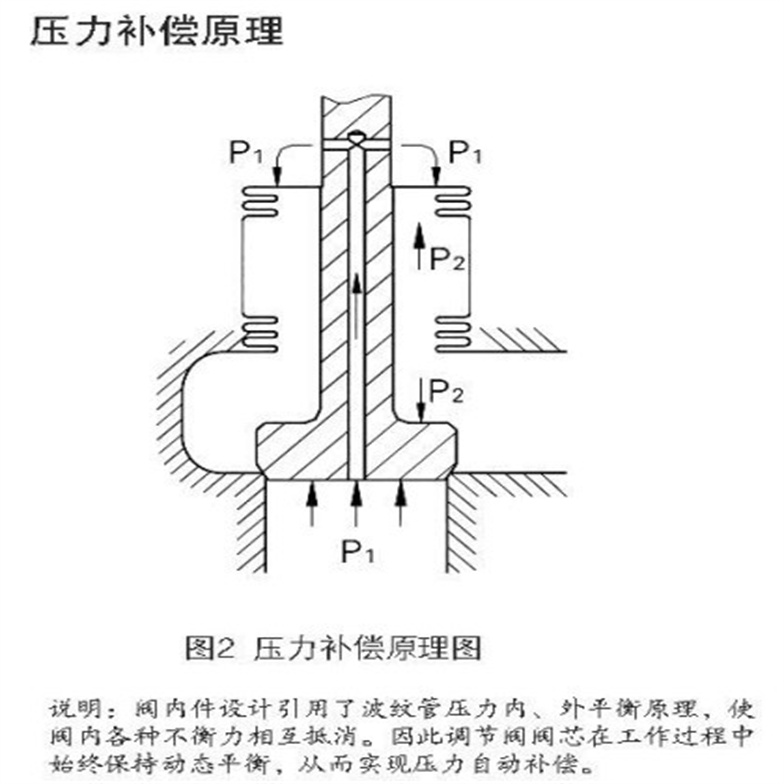

ZZYP自力式直通單座壓力調節閥選型分析的特點: 自力式壓力調節閥無需外部驅動能源,因此其操作力較小。它具有結構簡單、使用方便、節能效果好等特點。 1)自力式壓力調節閥采用平衡式閥芯設計,如平衡型單座、雙閥芯平衡型和套筒平衡型等,以確保穩定的壓力調節性能。 2)其流量特性呈現快開特點,閥芯設計為平板型,滿足快速響應和調節的需求。 3)關于公稱通徑與閥體特征,這些閥門適用于DN20至100mm(或125mm)的范圍。小通徑閥門上裝有波紋管,閥芯為單座結構;而公稱通徑超過100mm的閥門,則不設波紋管,閥芯采用雙閥芯或套筒結構。 4)在執行機構方面,當設定值小于等于0.6MPa時,推薦選用薄膜式執行機構;設定值大于0.6MPa時,則選用氣缸式執行機構,以確保穩定的壓力控制效果。 產品特點 (1)自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。 (2)壓力分段范圍細且互相交叉,調節精度高。 (3)壓力設定值在運行期間可連續設定。 (4)對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。 (5)橡膠膜片式檢測,執行機構測精度高、動作靈敏。 (6)采用壓力平衡機構,使調節閥反應靈敏、控制精確。
ZZYP自力式直通單座壓力調節閥選型分析技術參數 | 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | | 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | 允許壓差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | | PN40 | 2.0 | | 閥蓋形式 | 標準型-17~+300℃、高溫型+300℃~+450℃ | | 壓蓋型式 | 螺栓壓緊式 | | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | | 閥芯形式 | 單座、套筒型閥芯 | | 流量特性 | 線性 | 執行器參數 | 有效面積(cm ) | 32※ | 80 | 250 | 630 | | 壓力設定范圍(MPa) | 0.8~1.6 | 0.1~0.6 | 0.015~0.15 | 0.005~0.035 | | 0.3~1.2 | 0.05~0.3 | 0.01~0.07 | 保證壓力閥正常工作的 最小壓差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 | | 允許上下膜室之間最壓差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 | | 材料 | 膜蓋:鋼板鍍鋅; 膜片:EPDM或FKM夾纖維 | | 控制管線、接頭 | 銅管或鋼管10×1; 卡套式接頭:R1/4" | 注:※該有效面積所對應的壓力設定范圍不適用于DN150-250。 性能指標 | 設定值偏差 | ±8% | 允許泄露量 (在規定實驗條件下) | 硬密封 | 4×0.01%閥額定容量 | | 軟密封 | DN15~50 | DN65~125 | DN150~250 | | 10氣泡/min | 20氣泡/min | 40氣泡/min | 工作溫度 | 公稱通徑 | 15~125mm | 150~250mm | | 密封型式 | 硬密封 | ≤150℃ | ≤140℃ | | 冷卻罐≤200℃ | 冷卻罐和加長件≤200℃ | | 冷卻罐和散熱片≤350℃ ※ | 冷卻罐和加長件≤300℃ ※ | | 軟密封 | ≤150℃ | 注:※表示該閥允許工作溫度,僅當介質為蒸汽時有效,且耐溫至350℃需選用PN40的閥體。 零件材料 | 材料代號 | C(WCB) | P(304) | R(316) | 主要 零件 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) | | 閥芯、閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 膜片 | 丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 | | 膜蓋 | A3、A4鋼涂四氟乙烯 | | 填料 | 聚四氟乙烯、柔性石墨 | | 彈簧 | 60Si2Mn | | 導向套 | HPb59-1 |

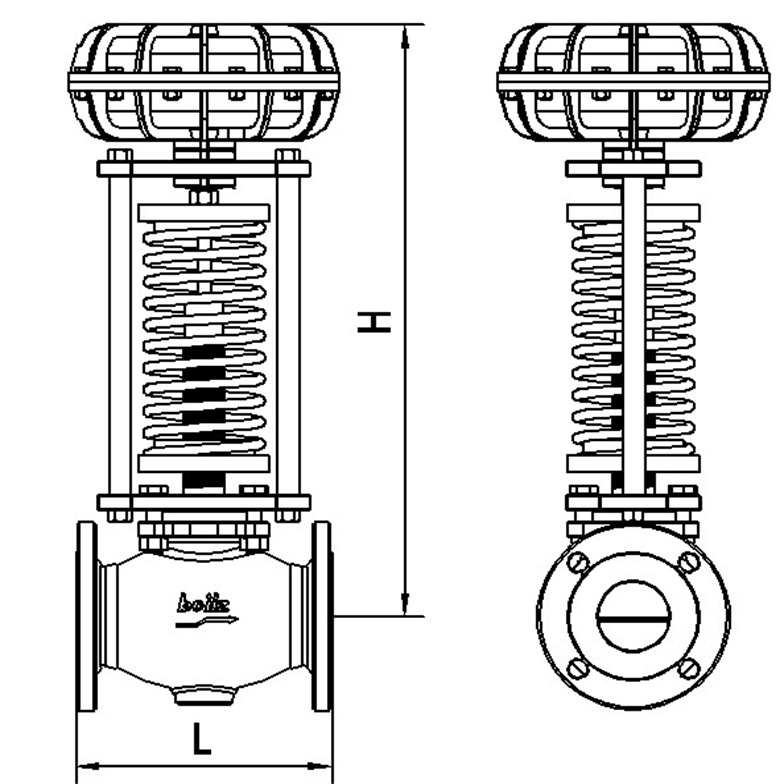

ZZYP自力式直通單座壓力調節閥選型分析外形結構圖
ZZYP自力式直通單座壓力調節閥選型分析主要外形尺寸 | 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 法蘭接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | | 法蘭端間距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | | 壓力調節范圍(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | | A | 280 | 308 | | 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | | A | 230 | | 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | | A | 176 | 194 | 280 | | 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | | A | 176 | 194 | 280 | | 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | | A | 85 | 96 | | 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | | A | 85 | 96 | | 大約重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | | 導壓管接口螺紋 | M16X1.5 |

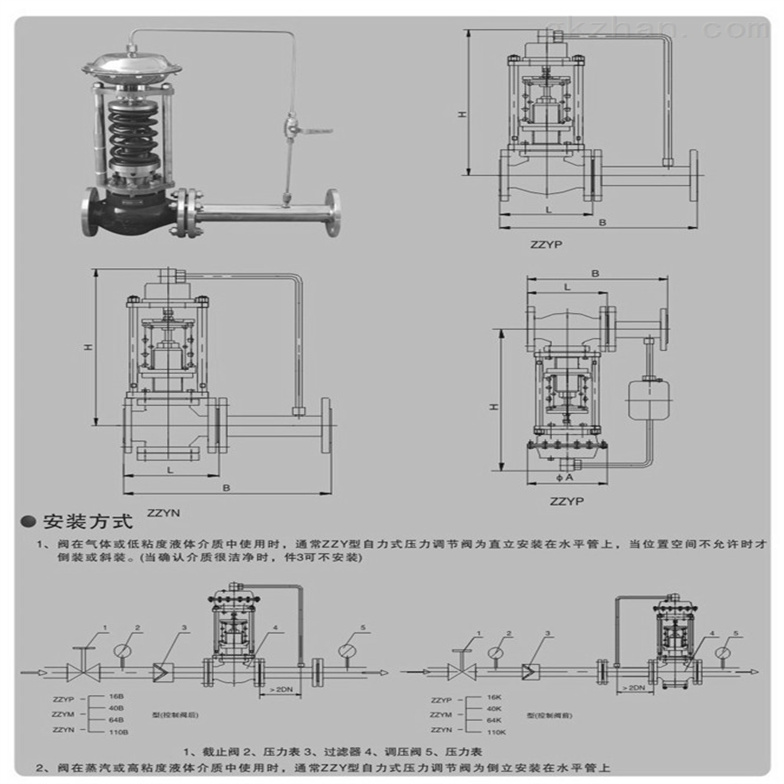

ZZYP自力式直通單座壓力調節閥選型分析安裝自力式壓力調節閥門時,以下是一些關鍵的步驟和注意事項: 1.確定安裝位置:在選擇安裝位置時,需要考慮到閥門與管道的口徑、材質以及連接方式等因素。安裝位置的選擇應滿足工藝過程的要求。 2.清理管道:在安裝前,務必對管道進行清理,以避免雜質、異物進入閥門內部,影響閥門的正常運行和加劇閥門的磨損。清理后,還需檢查管道法蘭,確保墊圈表面光滑。 3.檢查閥門:在安裝前,需要檢查閥門的外觀是否損壞,緊固件是否松動,流道中是否有污染物等。同時,還要仔細檢查產品的型號、位置號和規格是否匹配。 4.連接閥門與管道:將閥門與管道進行連接時,應確保閥門不被彎曲變形,并確保連接牢固可靠。@上海質邦閥門 5.閥門安裝姿態:自力式調節閥一般應垂直安裝,特殊情況下可以傾斜。如果傾斜角度很大或者閥本身自重太大,應對閥增加支承件保護。當介質溫度低于80時,閥門可正立或倒立安裝;當介質溫度高于80時,閥門必須倒立安裝,即閥體在上,執行器在下。 6.取壓點設置:取壓點應在遠離自力式調節閥的適當位置,壓力開啟調節閥應大于管徑的2倍,壓力關閉調節閥應大于管徑的6倍。取壓接頭應在管道的頂部或側面,不應安裝在底部,以防止雜質進入致動器。 7.環境條件:自力式調節閥屬于現場儀表,要求環境溫度應在-25~60范圍,相對濕度≤95%。如果安裝在露天或高溫場合,應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。 8.考慮旁通管路:為了使自力式調節閥在發生故障或維修的情況下使生產過程能繼續進行,應加旁通管路。 9.注意壓力范圍:被控壓力參數不應接近或超過選擇的壓力調整范圍的極限值,應根據工藝情況留有一定余量,以避免后期發生超壓值造成的危險。 安裝完成后,應進行測試和調試,確保閥門工作正常并滿足工藝要求。同時,定期進行維護和檢查,以確保閥門的長期穩定運行。
-
直管段要求:為確保自力式壓力調節閥的穩定性能,其前后應分別保持約6D(管徑)的直管段。閥前取壓點需距離閥體至少2D,而閥后取壓點則應大于6D。此外,閥前、后還需安裝壓力表,且壓力表應盡可能靠近取壓點,以確保設定值與實際取壓值的準確對應。 -
旁路系統考慮:為保障在檢修或故障時生產的連續性,推薦設置旁路系統。 -
過濾器配置:在工藝介質清潔、無雜質的情況下,過濾器可省略。但若介質中存在雜質或使用帶指揮器的自力式壓力調節閥時,則必須安裝過濾器,以防止引壓管路、指揮器或氣缸執行機構及閥芯等部件的阻塞或卡死。 -
安裝方式與介質、溫度的關聯:在安裝過程中,還需綜合考慮介質的性質和溫度的影響,以確保自力式壓力調節閥的安全、穩定運行。 自力式壓力調節閥的安裝方式,以氣體介質為例,通常建議采用正立安裝,即執行機構在上、閥體在下。對于液體和蒸汽介質,則應采用倒裝方式。 當氣體介質的溫度處于70℃至140℃之間,或液體介質的溫度超過140℃時,僅采用倒裝方式可能不夠,還需在引壓管路上增設隔離罐,并確保引壓管路、隔離罐和膜頭處充滿冷媒。這樣可以有效防止膜片因高溫而老化。 若氣體介質的溫度同樣在70℃至140℃之間,但選擇正立安裝方式,則應在設計文件中特別注明選用高溫膜片,如乙丙橡膠膜片或硅橡膠膜片等。否則,普通膜片可能會因高溫而老化。 |
